NDI IP방송 진주시의회 공영방송 통합제어시스템 "주식회사 티노" 2편
*본 글의 사진 및 문구를 개인의 사유의 배포나 복사는 금지됩니다.
잡지 보도 자료 중
진주시의회의 중계 방송 시스템 활용

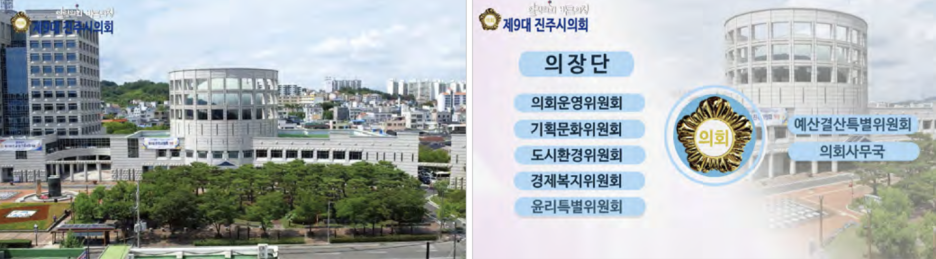

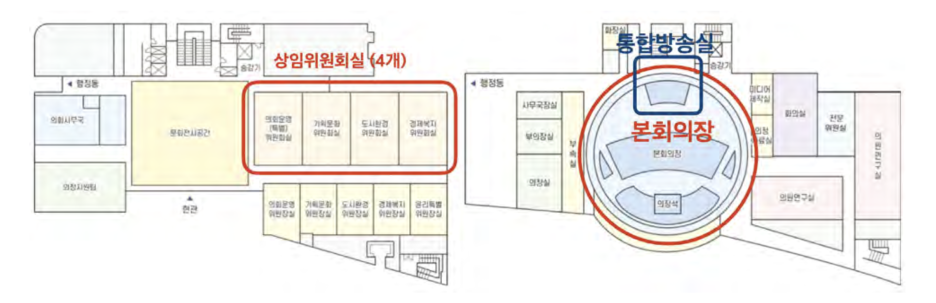

진주시의회 청사와 진주시의회 구성 (이미지 출처: 진주시의회)

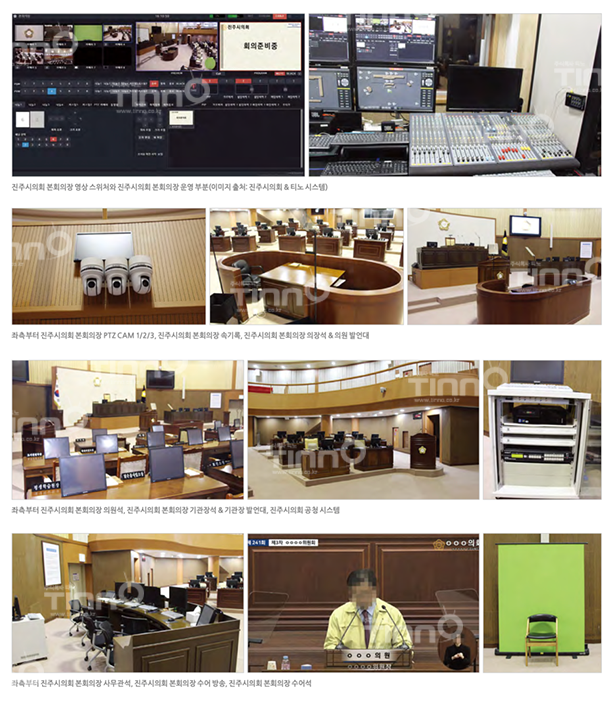

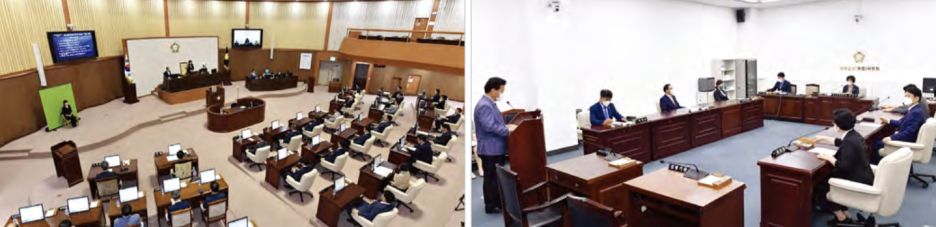

진주시의회 본회의장과 진주시의회 상임위원회실 (이미지 출처: 진주시의회)
2023년 현재, 경상남도 진주시의회는 34만 3천명의 시민들을 대표하고 있다. 진주시의회는 1952년에 초대 시의회를 출범시킨 후, 현재 12대 회기(통합 이후 기준으로는 9회)를 치르고 있으며, 지역대표위원 19명과 비례대표의원 3명으로 총 22명의 의원들로 구성되어 있다. 여기에는 상설 상임위원회인 의회운영위원회, 행정위원회, 복지환경위원회, 문화경제위원회, 도시건설위원회 등이 포함되어, 특정 안건에 대한 심사를 위해 예산결산특별위원회 같은 특별위원회도 운영되고 있다.
진주시의회의 중계 시스템 운영은 의회사무국의 공보팀이 담당하고 있다. 본회의장, 4개의 상임워원회실(의회운영(특별)위원회, 기획문화위원회, 도시환경위원회, 경제복지위원회)의 의회 생방송 중계 시스템(통합 방송실)운영을 담당하면서도 추가로 음향 장비, 전자회의 시스템, 의회 홈페이지, 의회 홍보 전광판 및 로비 모니터 관리 업무도 수행하고 있다. 과거의 중계 방송 시스템 상황을 살펴보면, 진주시의회는 진주시 본청 공보실의 방송장비 일부 기능을 활용하여였다.
당시에는 본회의장 회의 내용을 진주시청과 진주시의회 내부 직원에게만 제한적으로 서비스하였고, 이는 내부 방송 (CATV, 내부 공무원 IP 방송)을 총해 이루어졌다.
2021년 상반기에 진주시의회는 본회의장과 4개의 상임위원회실, 총 5곳에 NDI IP 기반의 ALL 자동화 통합 중계 시스템을 도입하였다. 이로써 현재 진주시의회는 내부 CATV(진주시 본청과 시의회 청사) / 내부 IPTV(외부청사) / 대외 의회 자체 인터넷 방송 홈페이지 / 대외 유튜브를 통하여 5개의 회의실의 모든 회의를 실시간 및 녹화 방송으로 전송하고 있다.
진주시의회의 중계 방송 시스템은 IP 방송 표준인 NDI 기반의 IP TO IP 구조로 구성되어 있다. 이 시스템의 모든 연결 구간은 1GB Ethernet 기반 네트워크에 연결되며, 주요 장비와 백본은 10GB Ethernet 허브로 연결되어 있다. 모든 제어와 영상 송출 스위치는 100% AII IP를 사용하고, 필요한 배선은 UTP 이더넷 케이블만으로 충분하다. 안정성을 위해 일부 중요 부분에는 SDI 라우터를 통한 자동 스위치 및 하이브리드 시스템으로 이중화를 구성했다.
4개의 각 상임위원회의실은 쌍방향 방송 제어 단말기가 설치되어 의회 중계 방송 담당자 1인이 4개의 상임위원회의실의 방송을 동시에 운영하는 상황에서도 서로 방송 제어를 할 수 있으며, 디지털 회의 마이크와 카메라, 중계 스위쳐, 제어 솔루션이 서로 연동되어 발언자가 발언할 경우에 camera shot 과 zoom control이 자동으로 조종되어 발언자를 자동으로 비추도록 하여 장시간 회의에도 실수와 끊김없는 회의 운영이 가능하다. 또한, 마이크 On / Off, 카메라 On / Off 등 모든 제어가 IP기반으로 제어가 가능하다.
진주시의회는 NDI IP 기반의 영상 및 디지털 음향 시스템 외에도 원활한 의사 발표를 위한 프롬포터, 장애인차별금지법에 따른 수어방송 체계, 전자 문서, 디지털 투표 등 다양한 의회 디지털 회의 운영 인프라를 도입하여 국내 의회의 디지털 의정을 펼치는 현대적인 의회 운영을 선도하고 있다.
진주시의회의 NDI IP 기반 중계 방송 시스템의 기반이 되는 중요 시스템은 다음의 구성 장비를 핵심으로 구축되어 있다.

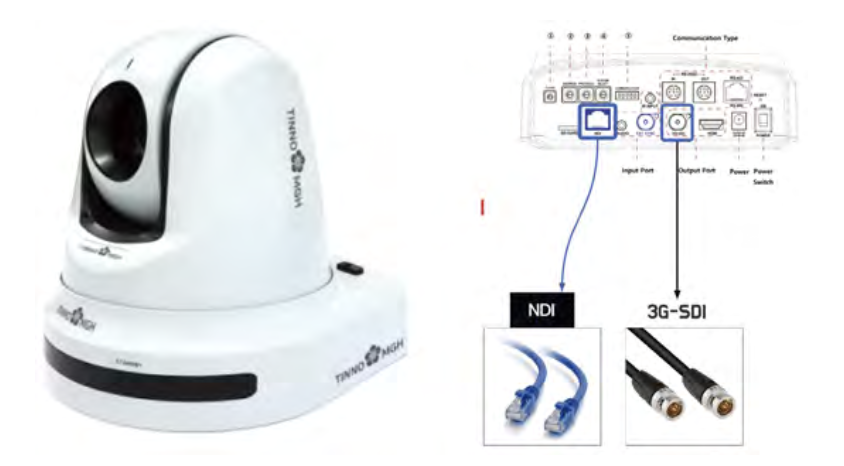

1. NDI & SDI HD PTZ 카메라 : 무궁화 MGH-N20 , MGH-N30
NDI IP 중계 시스템의 핵심 요소 중에 하나는 1920X1080 (Full HD) 60p PTZ 카메라인 무궁화 MGH-N20 (20배 줌)와 MGH-N30 (30배 줌)이다. 무궁화 PTZ 카메라는 과학기술정보통신부와 방송장비 산업센터(KEA)의 국산 방송 제조 지원 사업으로 개발되어 제조되고 있는 Full NDI HD 카메라이다. (주)티노 (tinno.co.kr) 에서는 이 카메라를 의회 중계용으로 개선해 사용하고 있다.
무궁화 PTZ카메라는 주로 NDI 방식(140MB)의 IP 표준에 기반해 작동한다. 카메라의 기능 중에는 GenLock 동기화 신호, 스테레오 오디오 입력 그리고 Tally LED 지원 등이 포함된다. 특히, 이 카메라는 POE(Power Over Etherent) 기능을 통해 데이터 네트워크 케이블 하나로 HD 영상 전송, 전원 공급 그리고 카메라 제어가 모두 가능하다. 따라서 추가적인 케이블 구성 없이도 효과적으로 사용이 가능하다. 이 카메라는 팬/ 딜트와 줌 배율의 동시 연동 작동이 가능하고, 255개 이상의 프리셋 저장까지도 지원하며 또한, HD / 3G-SD(Level A/B), HDMI, CVBS 등의 다양한 출력도 함께 지원한다.
2. NDI IP & SDI 하이브리드 영상 중계 시스템 : 무궁화중계스위처 (MGH-nswitcher)

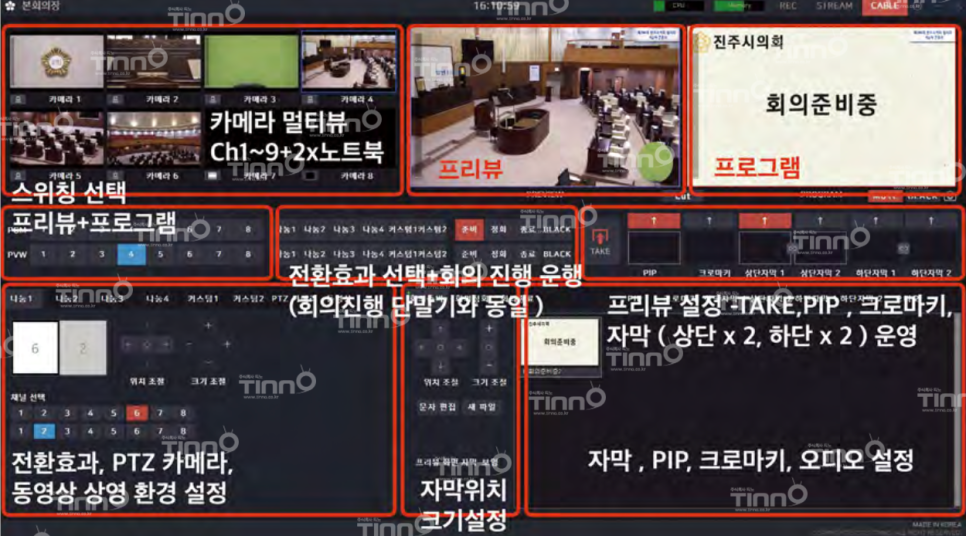

진주시의회 방송 시스템의 핵심적인 중계 장비는 (주)티노 (tinno.co.kr)에서 개량한 무궁화중계스위처 (MGH-nswitcher) 하이브리드(IP-NDI, SDI) HD 실시간 중계 통합 스위쳐이다. 이 스위쳐는 의회 중계에 특화된 기능을 갖추고 있어, 통합 제어 시스템과 결합 해 다양한 실시간 중계 작업을 효율적으로 수행한다. 프로그램 상단 왼쪽에는 상황에 맞춰 4-9개의 카메라와 1-4개의 노트북 출력 같은 추가 영상을 선택해 볼 수 있는 멀티뷰 모니터창이 위치하며, 상단 오른쪽은 프리뷰와 프로그램 창이 위치한다.
프로그램의 최상단에는 현재 시스템의 부하 정도와 메모리 사용 환경을 확인 할 수 있고, REC(녹화), STREAM(인코딩 송출), CABLE(NDI, SDI, HDMI 등으로 생방송 영상 송출)의 기능을 수행한다.
프로그램 중간 부분의 왼쪽 부분은 프리뷰와 프로그램을 선택하여 스위칭 작업을 수행할 수 있게 구성되었으며, 프로그램 선택 시는 직접 스위칭이 작동 되며, 프리뷰 선택 시에는 화면 전환 대기 모드로 작동한다.
키보드의 숫자 키패드로도 손쉽게 작동할 수 있어서 편리하다. 하단에는 직접 CUT 장면 전환 키와 오디오 무음(MUTE), 그리고 화면을 암전화하는 BLACK 버튼과 필요 시에 화면을 캡쳐하는 기능을 수행한다.
프로그램 중간의 전환 효과 선택 부분은 사전에 설정되어 있는 효과 등을 프리뷰와 프로그램 방식으로 수행할 수 있고, 이는 통합 제어 시스템과 회의 진행 단말기를 연동하여 작동한다. 프로그램 중간 부분의 오른쪽 부분은 스위칭 기능을 수행하는 TAKE 버튼을 가지고 있고, PIP, 크로마키, 상단 자막 2개, 하단 자막 2개의 작동을 수행할 수 있게 해준다.
프로그램 하단의 왼쪽은 각각의 효과, PTZ 카메라의 위치 설정 등을 수정할 수 있도록 환경 설정을 할 수 있고, 동영상 파일의 플레이백 환경도 조절할 수 있다. 프로그램 하단의 중간 부분은 상단과 하단의 자막 설정과 기타 그래픽 화면에서의 자막 등을 수정할 수 있으며, 새로운 그림 파일을 불러서 추가 그래픽 환경을 자막과 함께 구성해 오른쪽 창문의 기능에 추가할 수 있다. 하단의 오른쪽 부분은 PIP, 크로마키, 상단 자막 2개, 하단 자막 2개, 오디오 연결 설정 등을 구성 할 수 있다.
이 중계 스위쳐 프로그램의 특징은 사용자 친화적인 디자인과 의회 중계에 필요한 모든 주요 기능만을 효과적으로 통합해 제공한다는 점이다.
비전문가도 짧은 교육을 통해 실시간 중계 방송을 능숙하게 운영할 수 있으며 이로 인하여 조달우수제품으로 선정된 바에 있다.
3. 의회 방송 통합 제어 시스템 : X Caster Live Cut Pro

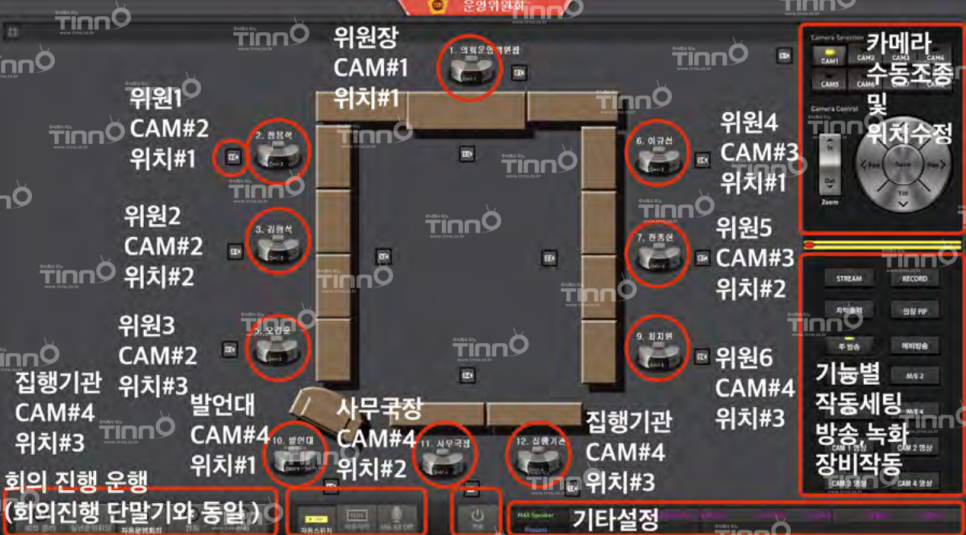

의회 방송의 핵심적인 자동화 기기인 X Caster LIve Cut Pro에 대한 설명이다. 화면 중앙에는 PTZ 카메라의 위치 설정인 PRESET을 조절할 수 있는 부분이 위치한다. 배경에 실제 회의장의 구성과 같은 배치도를 설정한 후, 카메라의 구도를 설정하고 오른쪽 설정 부분에서 PTZ 카메라와 그 카메라의 위치, 줌 배율 등을 지정한다. 사용 가능한 카메라의 구도 설정은 최대 255개지만, 실제로는 대부분 6개 이하의 구도가 사용된다.
카메라 구도 아이콘을 클릭하면 바로 해당 위치로 이동하고, 인접한 작은 버튼을 통해 프리뷰에 설정되어 실시간 중계 도중에도 해당 구도의 위치를 수정할 수 있다.

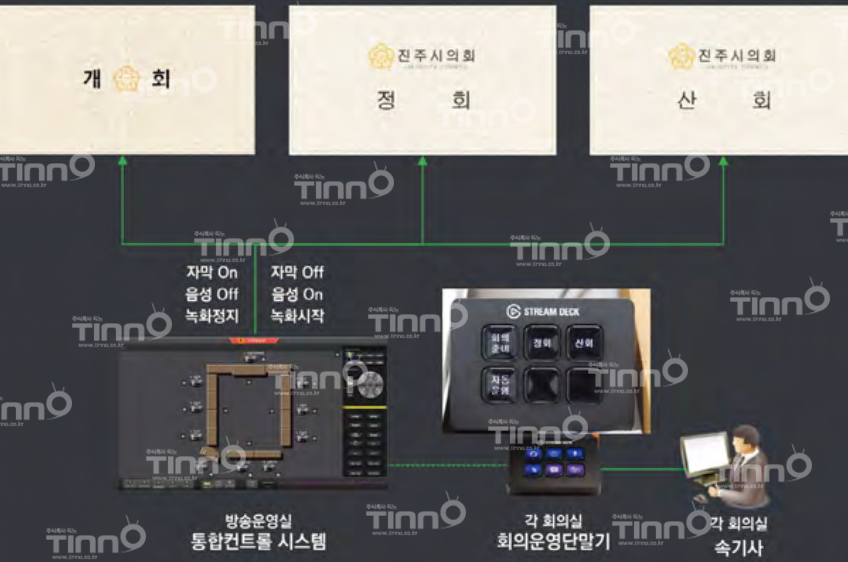

화면의 상단 부분은 다양한 사전 설정된 기능들을 제어하는 공간이다. 여기에서는 녹화, 송출, 자막 출력, 주/예비 방송 등의 기능을 작동시킬 수 있다. 하단에는 회의 진행 단말기와 동일한 사전 작동(회의 준비, 정회, 산회, 자동 운영회의) 기능이 위치하고 있으며, 추가로 프로그램에서 수동 운영이 가능한 일반 운영회의 모드를 사용할 수 있다. 중간부분에는 자동 스위쳐, 자동 자막, 마이크 AII Off를 켜거나 끌 수 있는 버튼으로 구성되어 있고, 그 옆에는 각 발언자의 마이크 사용 상황을 조종하거나 볼 수 있는 버튼으로 구성되어 있다.
